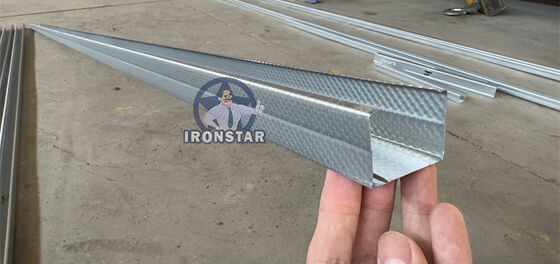

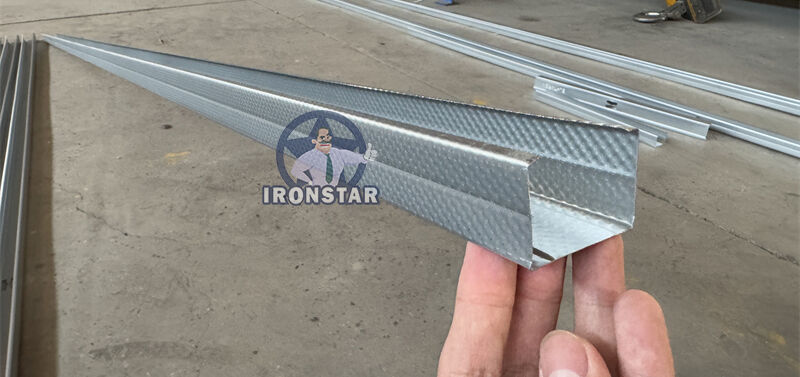

Μηχανή διαμόρφωσης προφίλ C δημοφιλής πώληση σε πολλές χώρες, κοινό πάχος μεταξύ 0,3-0,6 mm, Κοινή ταχύτητα 10-20 m/min, με σερβοκινητήρα η ταχύτητα μπορεί να φτάσει έως 30-50 m/min, πουλάμε πολλά τέτοια μηχανήματα στο Ιράκ, την Αίγυπτο, τα ΗΑΕ, τη Χιλή, τη Ζάμπια, κ.λπ.
Μηχανή διαμόρφωσης προφίλ C stud | Μηχανή διαμόρφωσης προφίλ Cd | Μηχανή διαμόρφωσης προφίλ C channel

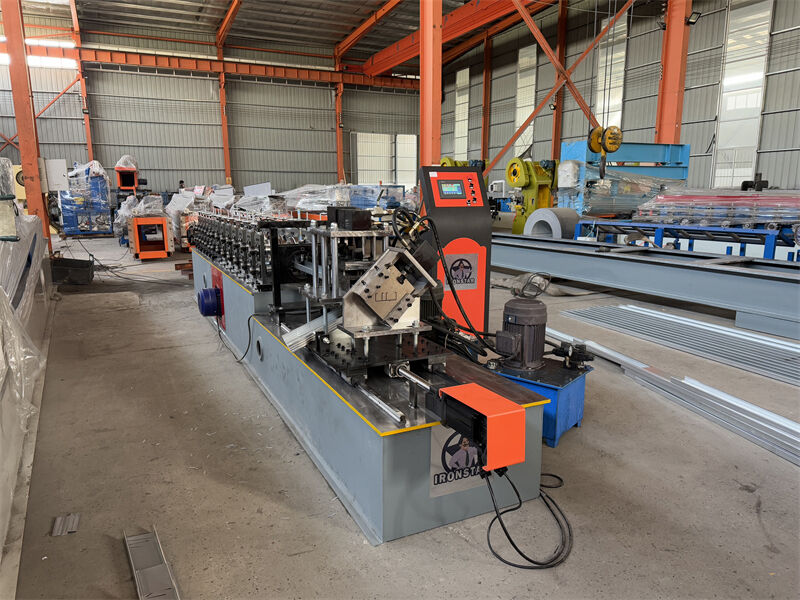

Αποτυλίχτης-μηχανή διαμόρφωσης προφίλ-κουτί ελέγχου PLC-υδραυλικός κόφτης-Τραπέζι εξόδου
|
ΟΧΙ |
Τύπος |
Προδιαγραφή | |
|
1 |
Πρώτη ύλη | Τύπος | Γαλβανισμένος χάλυβας |
| Πλάτος τροφοδοσίας | Σύμφωνα με το σχέδιο του πελάτη | ||
| Πάχος | 0,85 mm | ||
|
2 |
Αποτυλίχτης | Λειτουργία | Χειροκίνητο |
| Χωρητικότητα βάρους | 3 Τόνοι | ||
|
3 |
Κύριο σώμα | Σταθμός κυλίνδρων | 12 σειρές |
| Διάμετρος άξονα | 55 mm | ||
| Υλικό άξονα | 45# με 0,05mm χρώμιο | ||
| Υλικό κυλίνδρων | 45# με 0,05mm χρώμιο | ||
| Πλαίσιο | Συγκόλληση χαλύβδινης πλάκας | ||
| Πάχος πλαισίου | 16 mm | ||
| Μέγεθος μηχανής | Περίπου 5,5*0,8*1 m | ||
| Βάρος μηχανής | Περίπου 1,8 τόνοι | ||
| Χρώμα μηχανής | Σύμφωνα με τις ανάγκες του πελάτη | ||
| Λειτουργία | Υδραυλική αυτόματη | ||
| Ταχύτητα εργασίας | Κοινή ταχύτητα 30-50 m/min | ||
| 4 | Κόφτης | Σκληρότητα | 50-65 HRC |
| Ανοχή κοπής | ± 1mm | ||
| Υλικό | Cr 12 | ||
| Λειτουργία | Υδραυλική κοπή | ||
| 5 | Ισχύς | Τρόπος οδήγησης | Αλυσίδα 1 ίντσας |
| Κύριος κινητήρας | 4 KW | ||
| Κινητήρας αντλίας για κόφτη | 4 KW | ||
| Τάση | 380V/50HZ, 3 φάσεις ή σύμφωνα με το αίτημα του πελάτη | ||
|
6 |
Κουτί ελέγχου | Ηλεκτρικό κουτί | Σύστημα ελέγχου PLC, μετατροπέας |
| Οθόνη | Οθόνη αφής | ||
| Μάρκα PLC | Delta κατασκευασμένο στην Ταϊβάν | ||
| Μάρκα μετατροπέα | Delta κατασκευασμένο στην Ταϊβάν ή SAJ | ||
| Γλώσσα | Κινέζικα και Αγγλικά ή σύμφωνα με το αίτημα του πελάτη | ||
| 7 | Στοίβα | Λειτουργία | Χειροκίνητο |
| Μήκος | 2-3 m | ||
Χρησιμοποιείται για να στέκεται το χαλύβδινο πηνίο και να ξετυλίγεται, διατηρώντας τα να λειτουργούν σταθερά
Χωρητικότητα φόρτωσης: 3 τόνοι
Εσωτερικό μέγεθος πηνίου: 470-530 mm
Τύπος εργασίας: Χειροκίνητη λειτουργία
Χρώμα: Σύμφωνα με το αίτημα του πελάτη

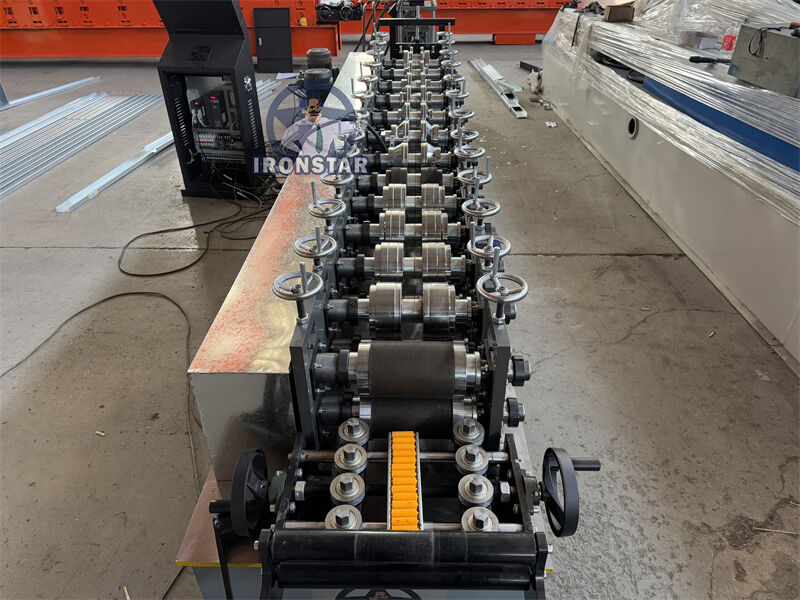

Υλικό κυλίνδρων: χάλυβας 45# με 0,05mm χρώμιο
επιφάνειες κυλίνδρων γυαλισμένες, σκληρή επιχρωμίωση
Η γυαλισμένη επιφάνεια και η θερμική επεξεργασία στα καλούπια μπορούν να διατηρήσουν την επιφάνεια της πλάκας διαμόρφωσης λεία και όχι εύκολα να σημαδευτεί κατά τη σφράγιση
Υιοθετεί υδραυλική κίνηση και αυτόματη τοποθέτηση για να καθορίσει τις διαστάσεις και να κόψει τα στοχευόμενα προϊόντα.
Υλικό λεπίδων: Cr12, θερμική επεξεργασία
Εισάγετε την πρώτη ύλη (χαλύβδινη πλάκα) μέσω της παραλίας για να κατασκευάσετε και να επεξεργαστείτε
Μπορεί να εγγυηθεί ότι το πηνίο πηγαίνει ευθεία και τα εξωτερικά προϊόντα είναι τακτοποιημένα, παράλληλα
Ο κύλινδρος ανάγλυφης εκτύπωσης δημιουργεί σημεία στο προϊόν
Μπορεί να προσαρμόσει κυλίνδρους ανάγλυφης εκτύπωσης σύμφωνα με το σχέδιο του πελάτη
Καλούπι διάτρησης τοποθετημένο στη μηχανή πριν από τον κόφτη

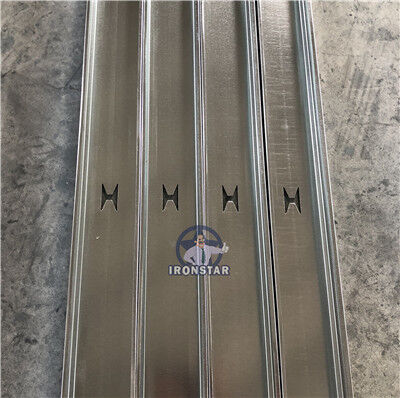

Μπορεί να διατρήσει οπές σύμφωνα με τις ανάγκες του πελάτη, οι συνήθεις πελάτες επιλέγουν οπή Η ή στρογγυλή οπή
Η οπή πρέπει να διατρηθεί σε επίπεδη επιφάνεια, κοινή σε διαφορετικά προϊόντα, η τοπική της θέση δεν είναι ίδια
Καλούπι διάτρησης τοποθετημένο στη μηχανή πριν από τον κόφτη
Μπορεί να διατρήσει λογότυπο σύμφωνα με τις ανάγκες του πελάτη, το λογότυπο μπορεί να είναι ψηφιακός αριθμός ή φωτογραφία
Το λογότυπο πρέπει να διατρηθεί σε επίπεδη επιφάνεια, κοινή σε διαφορετικά προϊόντα, η τοπική της θέση δεν είναι ίδια
Σύστημα ελέγχου DETAL PLC
Το μήκος του στοχευόμενου κομματιού είναι ρυθμιζόμενο και ψηφιακό
Δύο τρόποι λειτουργίας: αυτόματος και χειροκίνητος τύπος
Λειτουργία με πάτημα κουμπιού και οθόνη αφής, εύκολη λειτουργία
Γλώσσα: Κινέζικα και Αγγλικά ή σύμφωνα με τις ανάγκες του πελάτη
Το υδραυλικό λάδι εισέρχεται στη δεξαμενή υδραυλικού λαδιού
Ο κινητήρας της αντλίας κινεί τον κόφτη
Ισχύς κινητήρα: 3KW
Υδραυλικό λάδι: Λάδι 46#
Χωρητικότητα προσθήκης: προσθήκη λαδιού 3/4 της χωρητικότητας του κουτιού
Πίεση λαδιού: 8-10 MPa
Μήκος: Κοινό 2-3 m
Λειτουργία: Χειροκίνητη εργασία
Χρησιμοποιείται για τη συλλογή των τελειωμένων κομματιών
Στηρίγματα κυλίνδρων για τη μεταφορά κομματιών
Εύκολη απομάκρυνση των πάνελ με περονοφόρα
1). Μέθοδος συσκευασίας: Γυμνή, ο πωλητής πρέπει να εγγυηθεί ότι ο εξοπλισμός θα είναι ανθεκτικός στην υγρασία, αντιδιαβρωτικός και δεν θα υποστεί ζημιά κατά τη μεταφορά.
2). Όρος πληρωμής: Το 30% της συνολικής αξίας της σύμβασης καταβάλλεται με T/T, το τελευταίο 70% καταβάλλεται με T/T μετά την επιθεώρηση από τον αγοραστή στο εργοστάσιο του πωλητή κατά την παράδοση.
3). Χρόνος παράδοσης: Ο πωλητής εγγυάται ότι ο εξοπλισμός θα είναι έτοιμος για αποστολή εντός40 εργάσιμων ημερών μετά την παραλαβή της προκαταβολής από τον αγοραστή.
4). Υπηρεσία: Θα μπορούσαμε να στείλουμε τεχνικό στη χώρα σας για να επισκευάσει το μηχάνημα αν χρειαστείτε. Ο αγοραστής πρέπει να πληρώσει για όλα τα έξοδα, συμπεριλαμβανομένων: βίζα, εισιτήρια μετ' επιστροφής, διαμονή, μισθό 120 USD ανά ημέρα.
5). Εγγύηση: 36 μήνες Κατά τη διάρκεια της εγγύησης, τα ανταλλακτικά είναι δωρεάν, αλλά οι αγοραστές πρέπει να πληρώσουν για τα έξοδα αποστολής.
6). Συσκευασία: Ένας πλήρης εξοπλισμός χρειάζεται ένα20 ποδών κοντέινερ για να χωρέσει.
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
