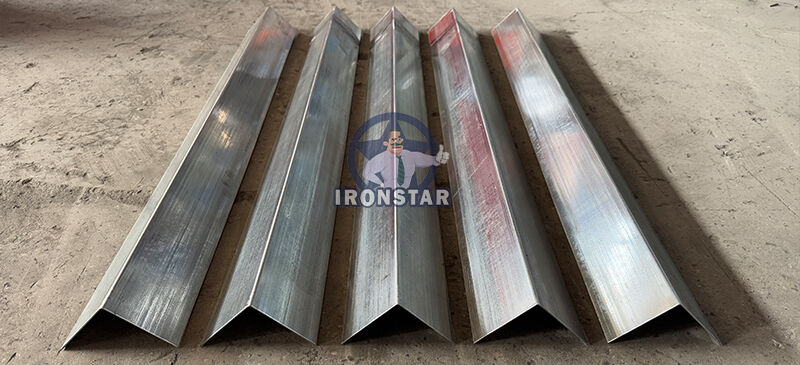

Μηχανή διαμόρφωσης κυλίνδρων για γωνιακές πλάκες, δημοφιλής πώληση σε πολλές χώρες, κοινά μεγέθη περιλαμβάνουν 20*20 mm, 25*25 mm, 27*27 mm, 30*30 mm, 40*40 mm. Κοινό πάχος προϊόντος μεταξύ 1-4 mm
Μηχανή διαμόρφωσης κυλίνδρων για γωνιακές πλάκες | Γραμμή παραγωγής γωνιακών πλακών | Μηχανή μεταλλικών γωνιακών πλακών | Μηχανή διαμόρφωσης κυλίνδρων για γωνιακές πλάκες | Μηχανή διαμόρφωσης κυλίνδρων σχήματος V | Μηχανή διαμόρφωσης κυλίνδρων για χαλύβδινες γωνιακές μπάρες τοίχου

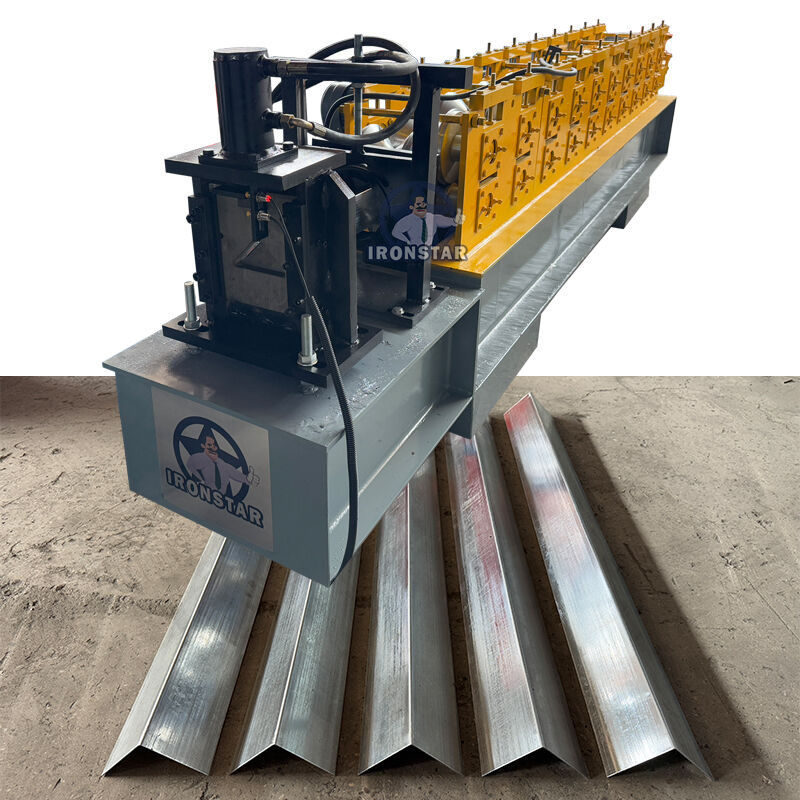

Αποτυλίχτης-μηχανή διαμόρφωσης κυλίνδρων-κουτί ελέγχου PLC-υδραυλικός κόφτης-Τραπέζι εξόδου
|
ΟΧΙ |
Τύπος |
Προδιαγραφή | |
|
1 |
Πρώτη ύλη | Τύπος | Γαλβανισμένος χάλυβας |
| Πλάτος τροφοδοσίας | Σύμφωνα με το σχέδιο του πελάτη | ||
| Πάχος | 1-3 mm | ||
|
2 |
Αποτυλίχτης | Λειτουργία | Χειροκίνητο |
| Χωρητικότητα βάρους | 3 Τόνοι | ||
|
3 |
Κύριο σώμα | Σταθμός κυλίνδρων | 9 σειρές |
| Διάμετρος άξονα | 65 mm | ||
| Υλικό άξονα | 45# με 0,05mm χρώμιο | ||
| Υλικό κυλίνδρων | 45# με 0,05mm χρώμιο | ||
| Πλαίσιο | Συγκόλληση χαλύβδινης πλάκας | ||
| Πάχος πλαισίου | 16 mm | ||
| Μέγεθος μηχανής | Περίπου 4,2*0,8*1 m | ||
| Βάρος μηχανής | Περίπου 2,5 τόνοι | ||
| Χρώμα μηχανής | Σύμφωνα με την ανάγκη του πελάτη | ||
| Λειτουργία | Υδραυλική αυτόματη | ||
| Ταχύτητα εργασίας | Κοινή ταχύτητα 10-20 m/min | ||
| 4 | Κόφτης | Σκληρότητα | 50-65 HRC |
| Ανοχή κοπής | ± 1mm | ||
| Υλικό | Cr 12 | ||
| Λειτουργία | Υδραυλική κοπή | ||
| 5 | Ισχύς | Τρόπος οδήγησης | Αλυσίδα 1 ίντσας |
| Κύριος κινητήρας | 5,5 KW | ||
| Κινητήρας αντλίας για κόφτη | 4 KW | ||
| Τάση | 380V/50HZ, 3 φάσεις ή σύμφωνα με το αίτημα του πελάτη | ||
|
6 |
Κουτί ελέγχου | Ηλεκτρικό κουτί | Σύστημα ελέγχου PLC, μετατροπέας |
| Οθόνη | Οθόνη αφής | ||
| Μάρκα PLC | Delta κατασκευασμένο στην Ταϊβάν | ||
| Μάρκα μετατροπέα | Delta κατασκευασμένο στην Ταϊβάν ή SAJ | ||
| Γλώσσα | Κινέζικα και Αγγλικά ή σύμφωνα με το αίτημα του πελάτη | ||
| 7 | Στοίβα | Λειτουργία | Χειροκίνητο |
| Μήκος | 2-3 m | ||
Χρησιμοποιείται για να στέκεται το χαλύβδινο πηνίο και να ξετυλίγεται, διατηρώντας τα να λειτουργούν σταθερά
Χωρητικότητα φόρτωσης: 3 τόνοι
Εσωτερικό μέγεθος πηνίου: 470-530 mm
Τύπος εργασίας: Χειροκίνητη λειτουργία
Χρώμα: Σύμφωνα με το αίτημα του πελάτη

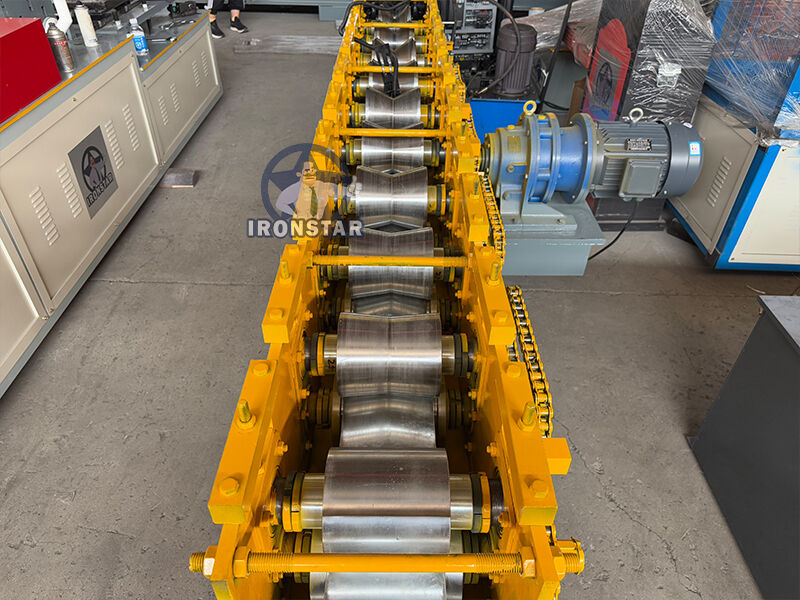

Υλικό κυλίνδρων: χάλυβας 45# με 0,05mm χρώμιο
επιφάνειες κυλίνδρων γυαλισμένες, σκληρή επιχρωμίωση
Η γυαλισμένη επιφάνεια και η θερμική επεξεργασία στα καλούπια μπορούν να διατηρήσουν την επιφάνεια της πλάκας διαμόρφωσης λεία και όχι εύκολα να σημαδευτεί κατά τη σφράγιση

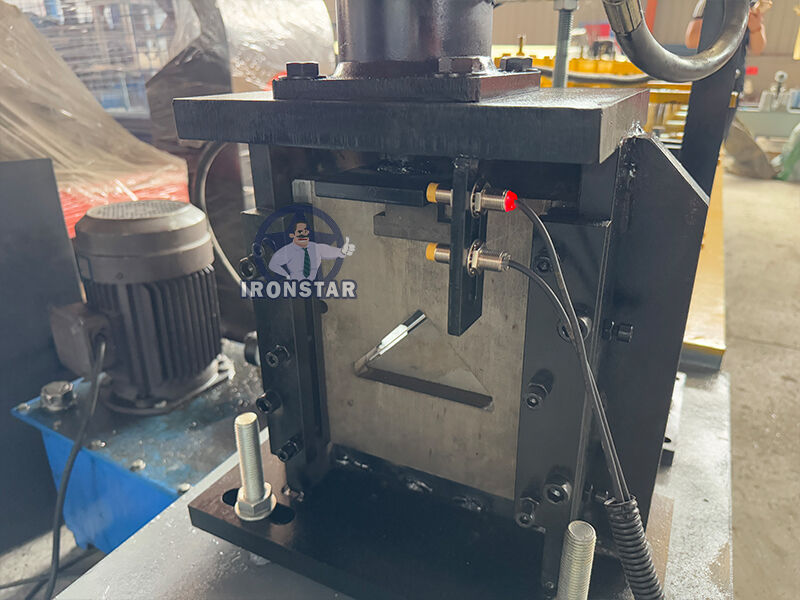

Υιοθετεί υδραυλική κίνηση και αυτόματη τοποθέτηση για να καθορίσει τις διαστάσεις και να κόψει τα στοχευμένα προϊόντα.
Υλικό λεπίδων: Cr12, θερμική επεξεργασία
Εισάγετε την πρώτη ύλη (χαλύβδινη πλάκα) μέσω της επιφάνειας για κατασκευή και επεξεργασία
Μπορεί να εγγυηθεί ότι το πηνίο πηγαίνει ευθεία και τα προϊόντα εξόδου είναι τακτοποιημένα, παράλληλα
Σύστημα ελέγχου PLC DETAL
Το μήκος του στοχευμένου κομματιού είναι ρυθμιζόμενο και ψηφιακό
Δύο τρόποι λειτουργίας: αυτόματος και χειροκίνητος τύπος
Λειτουργία με κουμπί και οθόνη αφής, εύκολη λειτουργία
Γλώσσα: Κινέζικα και Αγγλικά ή σύμφωνα με τις ανάγκες του πελάτη
Το υδραυλικό λάδι εισέρχεται στη δεξαμενή υδραυλικού λαδιού
Ο κινητήρας της αντλίας κινεί τον κόφτη
Ισχύς κινητήρα: 3KW
Υδραυλικό λάδι: Λάδι 46#
Χωρητικότητα πλήρωσης: λάδι 3/4 της χωρητικότητας του κουτιού
Πίεση λαδιού: 8-10 MPa
Μήκος: Κοινό 2-3 m
Λειτουργία: Χειροκίνητη εργασία
Χρησιμοποιείται για τη συλλογή των τελειωμένων κομματιών
Στηρίζει τον κύλινδρο για τη μεταφορά των κομματιών
Εύκολη απομάκρυνση των πάνελ με περονοφόρα ανυψωτικά
1). Μέθοδος συσκευασίας: Γυμνή, ο πωλητής πρέπει να εγγυηθεί ότι ο εξοπλισμός θα είναι αδιάβροχος, αντιδιαβρωτικός και δεν θα υποστεί ζημιά κατά τη μεταφορά.
2). Όρος πληρωμής: Το 30% της συνολικής αξίας της σύμβασης καταβάλλεται με T/T, το τελευταίο 70% καταβάλλεται με T/T μετά την επιθεώρηση από τον αγοραστή στο εργοστάσιο του πωλητή κατά την παράδοση.
3). Χρόνος παράδοσης: Ο πωλητής εγγυάται ότι ο εξοπλισμός θα είναι έτοιμος για αποστολή εντός40 εργάσιμων ημερών μετά την παραλαβή της προκαταβολής από τον αγοραστή.
4). Υπηρεσία: Μπορούμε να στείλουμε τεχνικό στη χώρα σας για να επισκευάσει το μηχάνημα αν χρειαστείτε. Ο αγοραστής πρέπει να πληρώσει για όλα τα έξοδα, συμπεριλαμβανομένων: βίζα, εισιτήρια μετ' επιστροφής, διαμονή, μισθό 120 USD ανά ημέρα.
5). Εγγύηση: 36 μήνες Κατά τη διάρκεια της εγγύησης, τα ανταλλακτικά είναι δωρεάν, αλλά οι αγοραστές πρέπει να πληρώσουν τα έξοδα αποστολής.
6). Συσκευασία: Ένας πλήρης εξοπλισμός χρειάζεται έναδοχείο 20 ποδιών για να χωρέσει.
