Προσαρμοσμένη αυτόματη μηχανή διαμόρφωσης κυλίνδρων πάνελ οροφής U από λαμαρίνα 0,3-0,8mm για την Αμερική

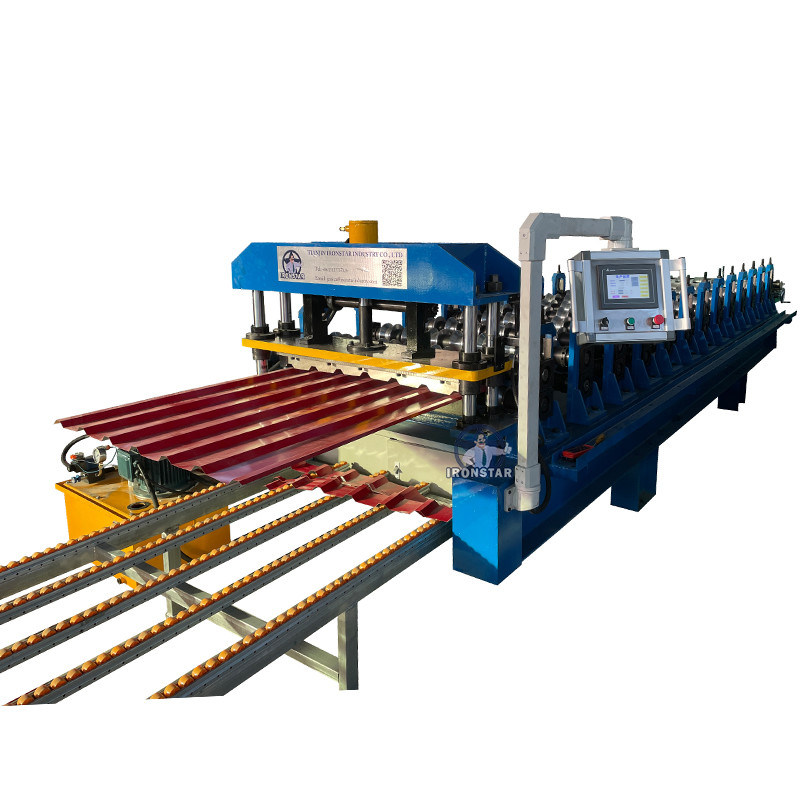

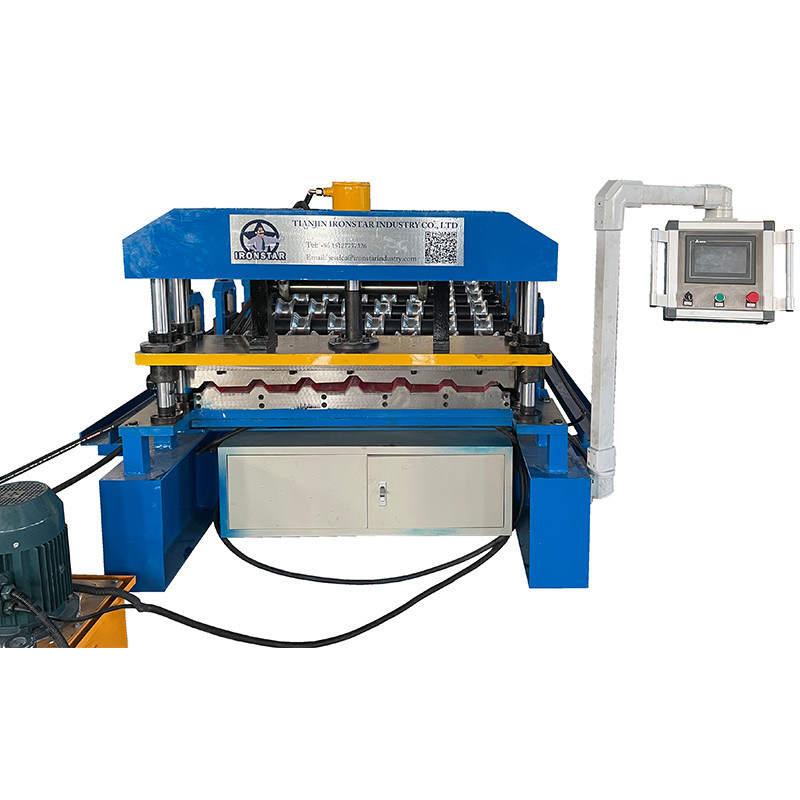

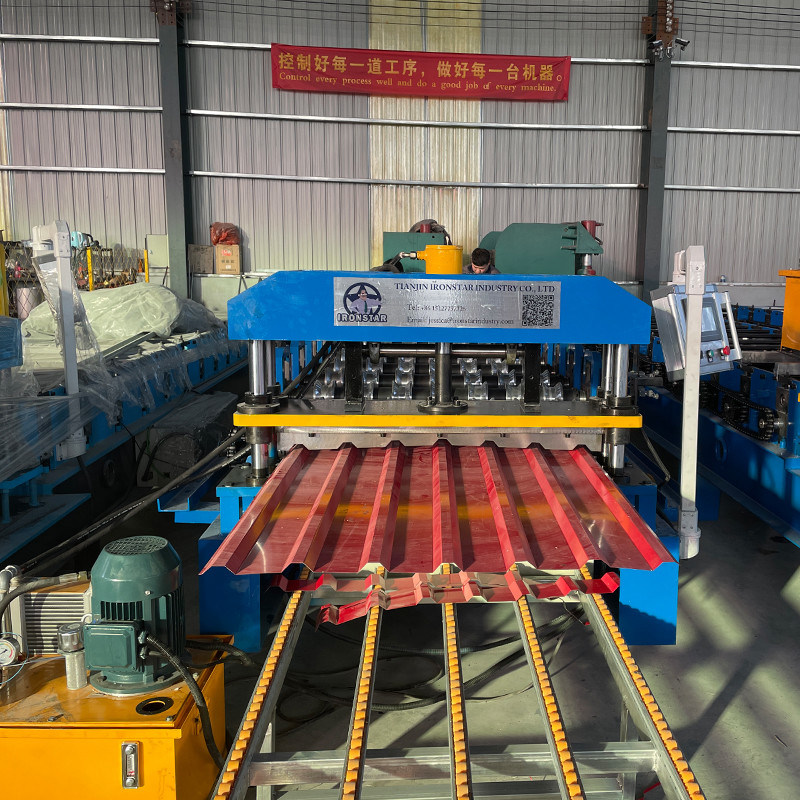

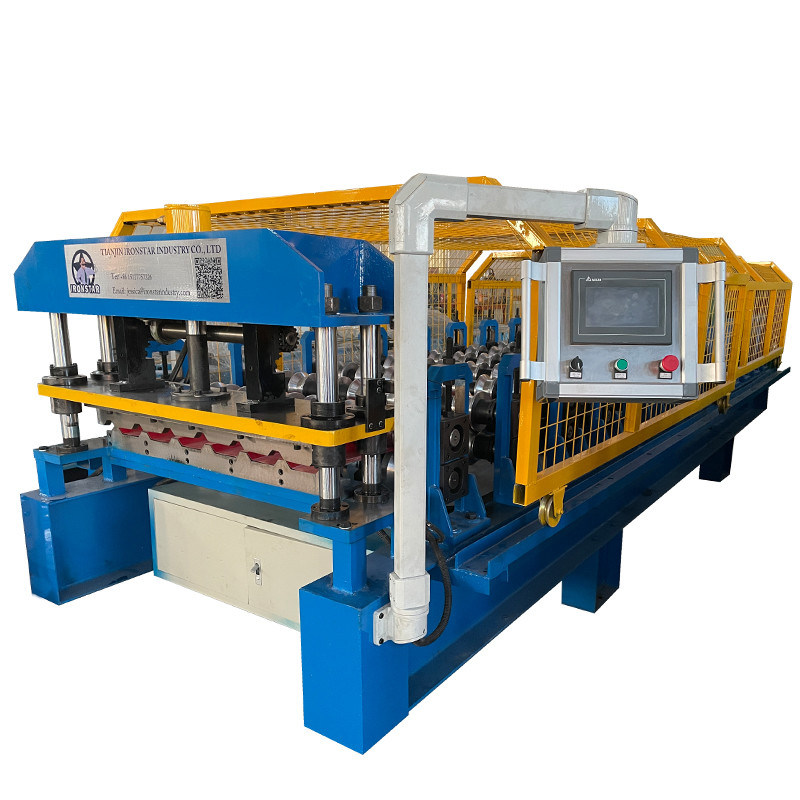

Μηχανή διαμόρφωσης κυλίνδρων πάνελ οροφής U
Η μηχανή διαμόρφωσης κυλίνδρων πάνελ U χρησιμοποιείται κυρίως στην Αμερική, με πάχος κύλισης από 0,3-0,6 mm, υλικό PPGI (Προβαμμένο Γαλβανισμένο Χάλυβα). Κάποιοι πελάτες ζητούν να κατασκευάζονται πάνελ PBU και πάνελ U σε μία μηχανή, είναι εφικτό. Κατασκευάζουμε αυτή τη μηχανή για να παράγουμε δύο σχέδια για τον πελάτη.
Μηχανή διαμόρφωσης κυλίνδρων πάνελ U | μηχανή πάνελ οροφής U | μηχανές πάνελ U
Αποτυλιχτήρας-μηχανή διαμόρφωσης κυλίνδρων-κουτί ελέγχου PLC-υδραυλικός κόφτης-Τραπέζι εξόδου
|
ΟΧΙ |
Τύπος |
Προδιαγραφή | |
|
1 |
Πρώτη ύλη | Τύπος | PPGI |
| Πλάτος τροφοδοσίας | Σύμφωνα με το σχέδιο του πελάτη | ||
| Πάχος | 0,3-0,6 mm | ||
|
2 |
Αποτυλιχτήρας | Λειτουργία | Χειροκίνητο |
| Χωρητικότητα βάρους | 5 Τόνοι | ||
|
3 |
Κύριο σώμα | Σταθμός κυλίνδρων | 11-13 σειρές |
| Διάμετρος άξονα | 70 mm | ||
| Υλικό άξονα | 45# με 0,05mm χρώμιο | ||
| Υλικό κυλίνδρων | 45# με 0,05mm χρώμιο | ||
| Πλαίσιο | Δοκός C 360mm | ||
| Πάχος πλαισίου | 16 mm | ||
| Μέγεθος μηχανής | Περίπου 5,8*1*1,5 m | ||
| Βάρος μηχανής | Περίπου 4 τόνοι | ||
| Χρώμα μηχανής | Σύμφωνα με τις ανάγκες του πελάτη | ||
| Λειτουργία | Υδραυλική αυτόματη | ||
| Ταχύτητα εργασίας | Συνήθης ταχύτητα 8-20 m/min | ||
| 4 | Κόφτης | Σκληρότητα | 50-65 HRC |
| Ανοχή κοπής | ± 1mm | ||
| Υλικό | Cr 12 | ||
| Λειτουργία | Υδραυλική κοπή | ||
| 5 | Ισχύς | Τρόπος κίνησης | Αλυσίδα 1 ίντσας |
| Κύριος κινητήρας | 4 KW | ||
| Κινητήρας αντλίας για κόφτη | 3 KW | ||
| Τάση | 380V/50HZ, 3 φάσεις ή σύμφωνα με το αίτημα του πελάτη | ||
|
6 |
Κουτί ελέγχου | Ηλεκτρικό κουτί | Σύστημα ελέγχου PLC, inverter |
| Οθόνη | Οθόνη αφής | ||
| Μάρκα PLC | Delta κατασκευασμένο στην Ταϊβάν | ||
| Μάρκα Inverter | Delta κατασκευασμένο στην Ταϊβάν ή SAJ | ||
| Γλώσσα | Κινέζικα και Αγγλικά ή σύμφωνα με το αίτημα του πελάτη | ||
| 7 | Στοίβαξης | Λειτουργία | Χειροκίνητο |
| Μήκος | 2-3 m | ||
Χρησιμοποιείται για να στέκεται το χαλύκοιλο και να ξετυλίγεται, διατηρώντας τα να λειτουργούν σταθερά
Χωρητικότητα φόρτωσης: 5 τόνοι
Εσωτερικό μέγεθος πηνίου: 470-530 mm
Τύπος εργασίας: Χειροκίνητη λειτουργία
Χρώμα: Σύμφωνα με το αίτημα του πελάτη
Υλικό κυλίνδρων: χάλυβας 45# με 0,05mm χρώμιο
επιφάνειες κυλίνδρων γυαλισμένες, σκληρή επιμετάλλωση
Η γυαλισμένη επιφάνεια και η θερμική επεξεργασία στα καλούπια μπορούν να διατηρήσουν την επιφάνεια της πλάκας διαμόρφωσης λεία και όχι εύκολα να σημαδευτεί κατά τη σφράγιση
Υιοθετεί υδραυλική κίνηση και αυτόματη τοποθέτηση για να καθορίσει τις διαστάσεις και να κόψει τα στοχευόμενα προϊόντα.
Υλικό λεπίδων: Cr12, θερμική επεξεργασία
Εισάγετε την πρώτη ύλη (χαλύβδινη πλάκα) μέσω της παραλίας για κατασκευή και επεξεργασία
Μπορεί να εγγυηθεί ότι το πηνίο πηγαίνει ευθεία και τα προϊόντα εξόδου είναι τακτοποιημένα, παράλληλα
Σύστημα ελέγχου DETAL PLC
Το μήκος του στοχευόμενου κομματιού είναι ρυθμιζόμενο και ψηφιακό
Δύο τρόποι λειτουργίας: αυτόματος και χειροκίνητος τύπος
Λειτουργία με πάτημα κουμπιού και οθόνη αφής, εύκολη λειτουργία
Γλώσσα: Κινέζικα και Αγγλικά ή σύμφωνα με τις ανάγκες του πελάτη
Το υδραυλικό λάδι εισέρχεται στη δεξαμενή υδραυλικού λαδιού
Ο κινητήρας της αντλίας κινεί τον κόφτη
Ισχύς κινητήρα: 3KW
Υδραυλικό λάδι: Λάδι 46#
χωρητικότητα προσθήκης: λάδι προσθήκη 3/4 της χωρητικότητας του κουτιού
Πίεση λαδιού: 8-10 MPa
Μήκος: Συνήθως 2-3 m
Λειτουργία: Χειροκίνητη εργασία
Χρησιμοποιείται για τη συλλογή των τελειωμένων κομματιών
Υποστηρικτικός κύλινδρος για τη μεταφορά κομματιών
Εύκολη παραλαβή πάνελ από περονοφόρα ανυψωτικά
1). Μέθοδος συσκευασίας: Γυμνή, ο πωλητής πρέπει να εγγυηθεί ότι ο εξοπλισμός θα είναι αδιάβροχος, αντιδιαβρωτικός και δεν θα υποστεί ζημιά κατά τη μεταφορά.
2). Όρος πληρωμής: 30% της συνολικής αξίας της σύμβασης που καταβάλλεται με T/T, το υπόλοιπο 70% που καταβάλλεται με T/T μετά την επιθεώρηση από τον αγοραστή στο εργοστάσιο του πωλητή ενώπιον της παράδοσης.
3). Χρόνος παράδοσης: Ο πωλητής εγγυάται ότι ο εξοπλισμός θα είναι έτοιμος για αποστολή εντός40 εργάσιμων ημερών μετά την παραλαβή της προκαταβολής από τον αγοραστή.
4). Υπηρεσία: Θα μπορούσαμε να στείλουμε τεχνικό στη χώρα σας για να επισκευάσει τη μηχανή εάν χρειάζεστε. Ο αγοραστής πρέπει να πληρώσει για όλα τα έξοδα, συμπεριλαμβανομένων: βίζα, εισιτήρια μετ' επιστροφής, διαμονή, μισθό 120 USD ανά ημέρα.
5). Εγγύηση: 36 μήνες Κατά τη διάρκεια της εγγύησης, τα ανταλλακτικά είναι δωρεάν, αλλά οι αγοραστές πρέπει να πληρώσουν για τα έξοδα αποστολής.
6). Συσκευασία: Ένας πλήρης εξοπλισμός χρειάζεται ένα20 ποδών κοντέινερ για να χωρέσει.
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
