Αυτόματη Μηχανή Διαμόρφωσης Κυλίνδρων για Μεταλλικούς Σωλήνες Τετραγωνικής Διατομής

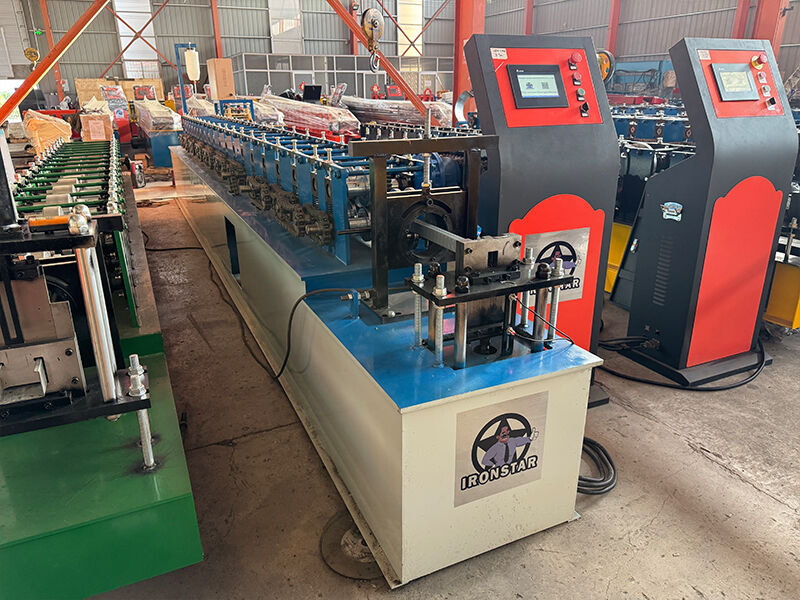

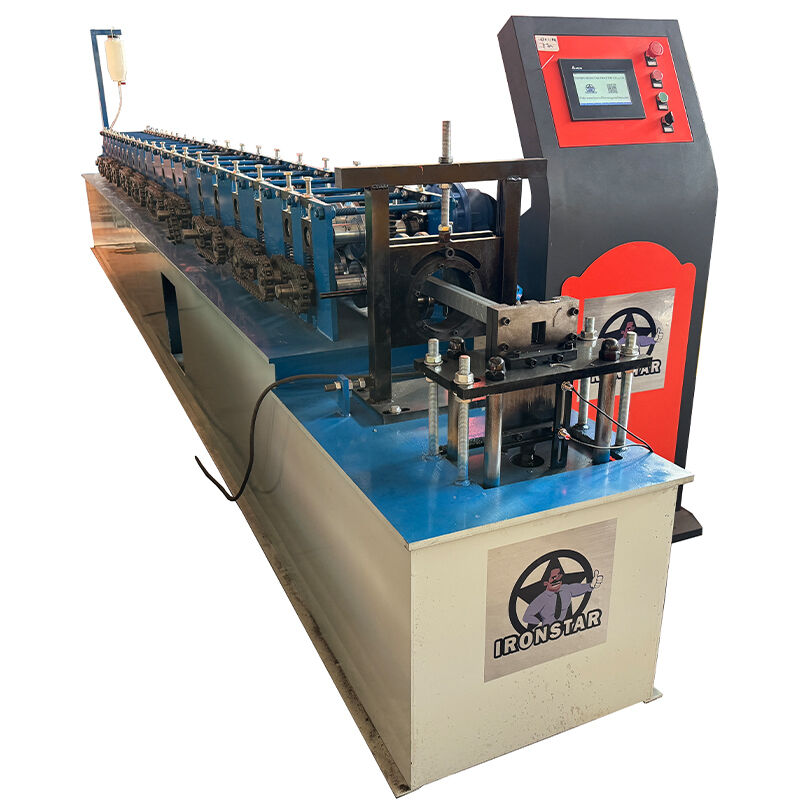

Μηχανή Διαμόρφωσης Κυλίνδρων για Τετραγωνικούς Σωλήνες

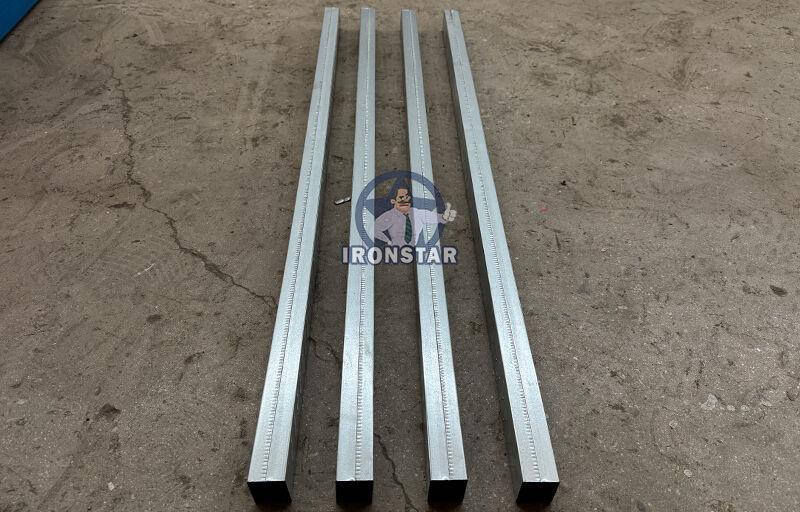

Η μηχανή διαμόρφωσης κυλίνδρων για τετραγωνικούς σωλήνες πωλείται δημοφιλώς σε πολλές χώρες, το συνηθισμένο πάχος κύλισης τετραγωνικών σωλήνων είναι από 0,3-0,6 mm, το υλικό που χρησιμοποιείται είναι γαλβανισμένος χάλυβας
Πουλάμε πολλά τέτοια μηχανήματα στην Ινδία, την Ταϊλάνδη, την Ινδονησία, τη Μαλαισία, τις Φιλιππίνες κ.λπ., το μέγεθος μπορεί να προσαρμοστεί στις ανάγκες σας
Μηχανή διαμόρφωσης κυλίνδρων κλειδώματος | Γραμμή διαμόρφωσης κυλίνδρων τετραγωνικών σωλήνων | Μηχανή διαμόρφωσης σωλήνων
Αποτυλίχτης-μηχανή διαμόρφωσης κυλίνδρων-κουτί ελέγχου PLC-υδραυλικός κόφτης-τραπέζι εξόδου
|
ΟΧΙ |
Τύπος |
Προδιαγραφή | |
|
1 |
Πρώτη ύλη | Τύπος | Γαλβανισμένος χάλυβας |
| Πλάτος τροφοδοσίας | Σύμφωνα με το σχέδιο του πελάτη | ||
| Πάχος | 0,3-0,6 mm | ||
|
2 |
Αποτυλίχτης | Λειτουργία | Χειροκίνητο |
| Χωρητικότητα βάρους | 3 Τόνοι | ||
|
3 |

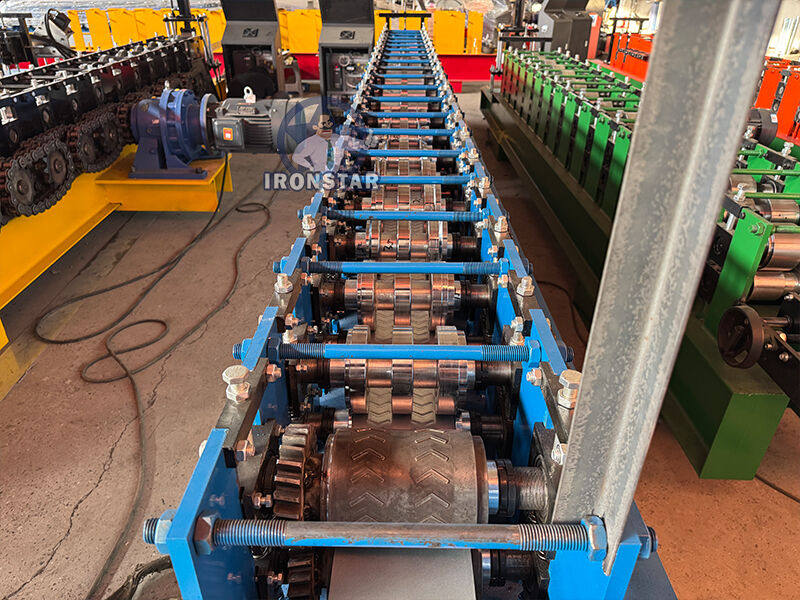

Κύριο σώμα | Σταθμός κυλίνδρων | 22 σειρές |
| Διάμετρος άξονα | 55 mm | ||
| Υλικό άξονα | 45# με 0,05mm χρώμιο | ||
| Υλικό κυλίνδρου | 45# με 0,05mm χρώμιο | ||
| Πλαίσιο | Συγκόλληση χαλύβδινης πλάκας | ||
| Πάχος πλαισίου | 16 mm | ||
| Μέγεθος μηχανής | Περίπου 9*0,8*1 m | ||
| Βάρος μηχανής | Περίπου 5,2 τόνοι | ||
| Χρώμα μηχανής | Σύμφωνα με τις ανάγκες του πελάτη | ||
| Λειτουργία | Αυτόματο | ||
| Ταχύτητα εργασίας | Συνηθισμένη ταχύτητα 8-20 m/min | ||
| 4 | Κόφτης | Σκληρότητα | 50-65 HRC |
| Ανοχή κοπής | ± 1mm | ||
| Λειτουργία | Κοπή με ιπτάμενο πριόνι | ||
| 5 | Ισχύς | Τρόπος οδήγησης | Αλυσίδα 1 ίντσας |
| Κύριος κινητήρας | 5,5 KW | ||
| Κινητήρας αντλίας για κόφτη | 4 KW | ||
| Τάση | 380V/50HZ, 3 φάσεις ή σύμφωνα με το αίτημα του πελάτη | ||
|
6 |
Κουτί ελέγχου | Ηλεκτρικό κουτί | Σύστημα ελέγχου PLC, μετατροπέας |
| Οθόνη | Οθόνη αφής | ||
| Μάρκα PLC | Delta κατασκευασμένο στην Ταϊβάν | ||
| Μάρκα μετατροπέα | Delta κατασκευασμένο στην Ταϊβάν ή SAJ | ||
| Γλώσσα | Κινέζικα και Αγγλικά ή σύμφωνα με το αίτημα του πελάτη | ||
| 7 | Στοίβα | Λειτουργία | Χειροκίνητο |
| Μήκος | 2-3 m | ||
Χρησιμοποιείται για να στέκεται το πηνίο χάλυβα και να ξετυλίγεται, διατηρώντας τα να λειτουργούν σταθερά
Χωρητικότητα φόρτωσης: 3 τόνοι
Εσωτερικό μέγεθος πηνίου: 470-530 mm
Τύπος εργασίας: Χειροκίνητη λειτουργία
Χρώμα: Σύμφωνα με το αίτημα του πελάτη
Υλικό κυλίνδρου: χάλυβας 45# με 0,05mm χρώμιο
επιφάνειες κυλίνδρων γυαλισμένες, σκληρή επιχρωμίωση
Η γυαλισμένη επιφάνεια και η θερμική επεξεργασία των καλουπιών μπορούν να διατηρήσουν την επιφάνεια της πλάκας διαμόρφωσης λεία και όχι εύκολα να σημαδευτεί κατά τη σφράγιση
Υιοθετεί την κίνηση κοπής με ιπτάμενο πριόνι και αυτόματη τοποθέτηση για να καθορίσει τις διαστάσεις και να κόψει τα στοχευόμενα προϊόντα.
Εισάγετε την πρώτη ύλη (χαλύβδινη πλάκα) μέσω της παραλίας για να κατασκευάσετε και να επεξεργαστείτε
Μπορεί να εγγυηθεί ότι το πηνίο πηγαίνει ευθεία και τα τελικά προϊόντα είναι τακτοποιημένα, παράλληλα
Σύστημα ελέγχου PLC DETAL
Το μήκος του στοχευόμενου κομματιού είναι ρυθμιζόμενο και ψηφιακό
Δύο τρόποι λειτουργίας: αυτόματος και χειροκίνητος τύπος
Λειτουργία με πάτημα κουμπιού και οθόνη αφής, εύκολη λειτουργία
Γλώσσα: Κινέζικα και Αγγλικά ή σύμφωνα με τις ανάγκες του πελάτη
Το υδραυλικό λάδι εισέρχεται στη δεξαμενή υδραυλικού λαδιού
Ο κινητήρας της αντλίας κινεί τον κόφτη
Ισχύς κινητήρα: 3KW
Υδραυλικό λάδι: Λάδι 46#
Χωρητικότητα προσθήκης: προσθήκη λαδιού 3/4 της χωρητικότητας του κουτιού
Πίεση λαδιού: 8-10 MPa
Μήκος: Συνηθισμένο 2-3 m
Λειτουργία: Χειροκίνητη εργασία
Χρησιμοποιείται για τη συλλογή των τελειωμένων κομματιών
Υποστηρικτικός κύλινδρος για τη μεταφορά κομματιών
Εύκολη παραλαβή πάνελ από περονοφόρα ανυψωτικά
1). Μέθοδος συσκευασίας: Γυμνή, ο πωλητής πρέπει να εγγυηθεί ότι ο εξοπλισμός θα είναι αδιάβροχος, αντιδιαβρωτικός και δεν θα υποστεί ζημιά κατά τη μεταφορά.
2). Όρος πληρωμής: Το 30% της συνολικής αξίας της σύμβασης καταβάλλεται με T/T, το τελευταίο 70% καταβάλλεται με T/T μετά την επιθεώρηση από τον αγοραστή στο εργοστάσιο του πωλητή κατά την παράδοση.
3). Χρόνος παράδοσης: Ο πωλητής εγγυάται ότι ο εξοπλισμός θα είναι έτοιμος για αποστολή εντός40 εργάσιμων ημερών μετά την παραλαβή της προκαταβολής από τον αγοραστή.
4). Υπηρεσία: Θα μπορούσαμε να στείλουμε τεχνικό στη χώρα σας για να επισκευάσει το μηχάνημα αν χρειαστείτε. Ο αγοραστής πρέπει να πληρώσει για όλα τα έξοδα, συμπεριλαμβανομένων: βίζα, εισιτήρια μετ' επιστροφής, διαμονή, μισθό 120 USD ανά ημέρα.
5). Εγγύηση: 36 μήνες Κατά τη διάρκεια της εγγύησης, τα ανταλλακτικά είναι δωρεάν, αλλά οι αγοραστές πρέπει να πληρώσουν για τα έξοδα αποστολής.
6). Συσκευασία: Ένας πλήρης εξοπλισμός χρειάζεται ένα20 ποδών κοντέινερ για να χωρέσει.
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
